Menerga: установка системы приточно-вытяжной вентиляции, проектирование вентиляции бассейнов, промышленная вентиляция, вентиляция дома и коттеджа

Область применения

Приточно-вытяжные системы фирмы Menerga широко используются в индивидуальном строительстве, когда нужно обеспечить микроклимат помещений на высоком уровне. Применяемые технические решения, такие как высокоэффективные рекуператоры, многозонный контроль и т.п. не имеют аналогов на Российском рынке.

Вот почему сегодня при проектировании помещений различного назначения, в том числе и для бассейнов и аквапарков, повсеместно используются системы вентиляции Menerga. Это энергосберегающее вентиляционное оборудование, производимое в Германии уже более 40 лет, по уровню эффективности, надёжности и экономичности, пожалуй, не имеет аналогов в мире.

При производстве Menerga применяются новейшие технологические решения и самые современные материалы. Еще одна гордость Menerga — высокопрофессиональный персонал. Основной принцип работы компании Menerga строится на индивидуальном подходе к заказчику — за счет этого достигаются оптимальные показатели работы систем.

Компания «Апогей Проект» применяет при проектировании вентиляции бассейнов и аквапарков исключительно высококачественное оборудование, поэтому мы сделали выбор в пользу надежных, эффективных и экономичных вентиляционных установок и климатического оборудования, в частности фирмы Menerga!

Menerga для бассейнов и аквапарков

Правильная работа аквапарков и бассейнов невозможна без отлаженной системы вентиляции и кондиционирования. Еще одна важная задача, выполняемая этим оборудованием в помещениях с повышенной влажностью, — осушение воздуха. Обслуживание помещений больших площадей требует от систем вентиляции больших энергозатрат, поэтому в данном случае особенно востребованным является оборудование, произведенное по энергосберегающим технологиям. Расчет вентиляции бассейнов.

Кроме осушения воздуха в помещения бассейнов и аквапарков системы вентиляции и кондиционирования обеспечивают подачу свежего воздуха для дыхания людей, нагрев помещения в холодный и переходный период года (при воздушном или комбинированном отоплении), охлаждение воздуха в теплый период года. Для решения перечисленных задач возможно применение различных схем обработки воздуха:- прямоточная вентиляция, расход которой рассчитан на замену влажного воздуха в помещении наружным сухим воздухом.

Недостатки этой схемы – зависимость от параметров наружного воздуха (при условиях, менее благоприятных, чем расчетные, нормируемые параметры внутри помещения не будут обеспечиваться), отсутствие возможности охлаждения помещения, очень значительный расход энергоносителей.- вентиляция с переменной рециркуляцией, отличается возможностью рециркуляции вытяжного воздуха при отсутствии необходимости подачи 100% наружного воздуха для поддержания влажности в данный момент, что позволяет экономить на расходе тепла в холодный период года, когда влагосодержание наружного воздуха значительно ниже, чем в теплый период года.- вентиляция с переменной рециркуляцией, охлаждением и осушением воздуха в водяном (фреоновом) воздухоохладителе.

При такой схеме обработки воздух в летний период сначала охлаждается до температуры ниже точки росы, что обеспечивает его осушение, затем нагревается до необходимой температуры. Такая схема обработки менее зависима от параметров наружного воздуха (при расчете осушения рециркуляционным воздухом не зависит от наружного воздуха), но требует системы холодоснабжения, обладает большим расходом энергоносителей (значительное электропотребление системы холодоснабжения, расход тепла калорифером второго подогрева).- вентиляция с переменной рециркуляцией, осушением воздуха тепловым насосом.

При такой схеме обработки воздух в летний период сначала охлаждается до температуры ниже точки росы испарителем теплового насоса, что обеспечивает его осушение, затем нагревается до необходимой температуры конденсатором теплового насоса. Тепло, забираемое у воздуха испарителем, возвращается конденсатором и таким образом удается избежать расхода тепла в теплый период года и необходимости подключения к системе холодоснабжения. - вентиляция с переменной рециркуляцией, осушением воздуха тепловым насосом и рекуперацией.

Для дыхания людей необходима подача наружного воздуха, для утилизации его тепла в холодный и переходный периоды в схему обработки воздуха добавляют рекуператор. Для достижения максимальной экономичности рекуператор используется и в летний период. Примеры энергоэффективных установок Menerga для вентиляции бассейнов и аквапарков: Комфортный кондиционер с асимметричным высокоэффективным теплообменником и тепловым насосом Menerga ThermoCond solvent.

alt

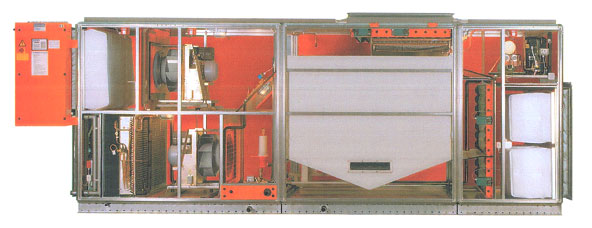

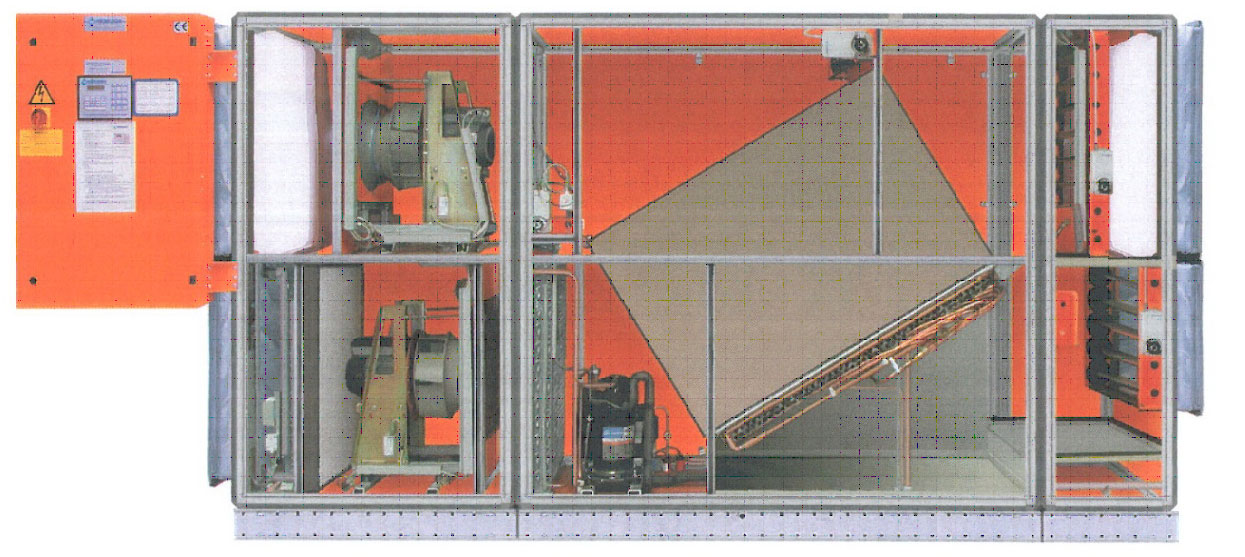

Данное семейство кондиционеров для вентиляции бассейнов демонстрирует основную техническую концепцию Menerga – использование асимметричного высокоэффективного теплообменника. Кроме этого применено и множество других технических решений, направленных на качественное обеспечение микроклимата с наименьшими энергозатратами, такие как конденсатор с водяным охлаждением для нагрева воды бассейна утилизируемым теплом, автоматический выбор режима работы и т.д. Встроенная система автоматического управления и регулирования обеспечивает большую гибкость кондиционера и отображение параметров работы системы на дисплее.

alt

Основные режимы работы:

Ночной режим

ext_mod

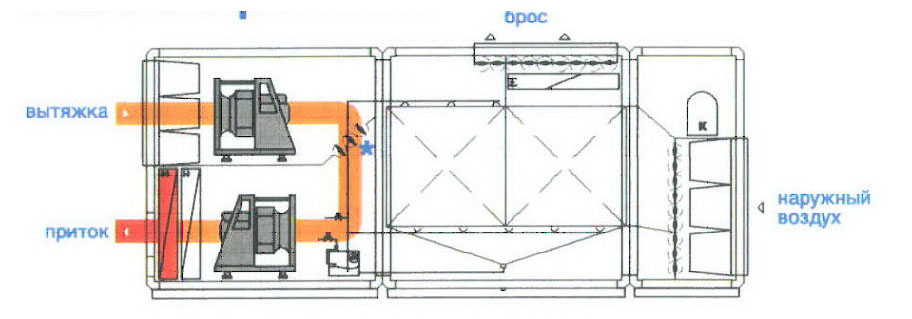

Воздушное отопление без осушения (ночной режим). В этом режиме воздух бассейна нагревается с помощью регистра, по которому под давлением насоса циркулирует горячая вода.

Режим рециркуляции

alt

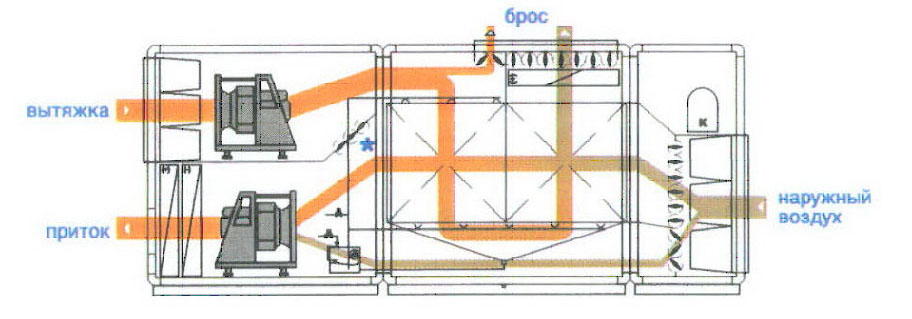

В режиме рециркуляции строго определённая часть внутреннего воздуха осушается в испарителе теплового насоса. Этот процесс усиливается за счёт подключения асимметричного теплообменника. Охлаждённый и таким образом осушенный в испарителе воздух предварительно подогревается в этом теплообменнике, а затем дополнительно нагревается в конденсаторе теплового насоса. В результате тепловая энергия, полученная испарителем, возвращается воздуху в конденсаторе теплового насоса.

Режим теплового насоса

alt

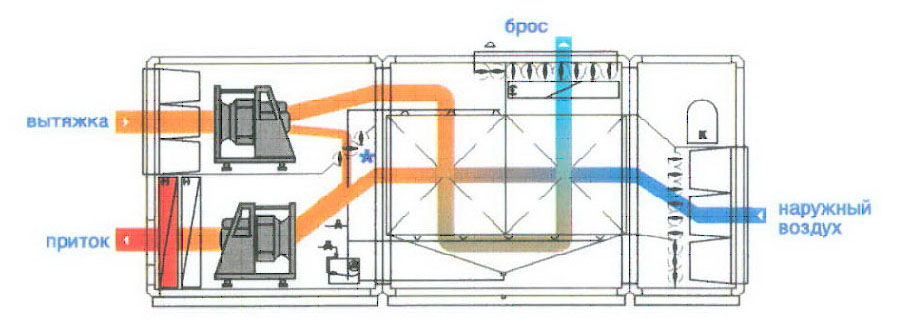

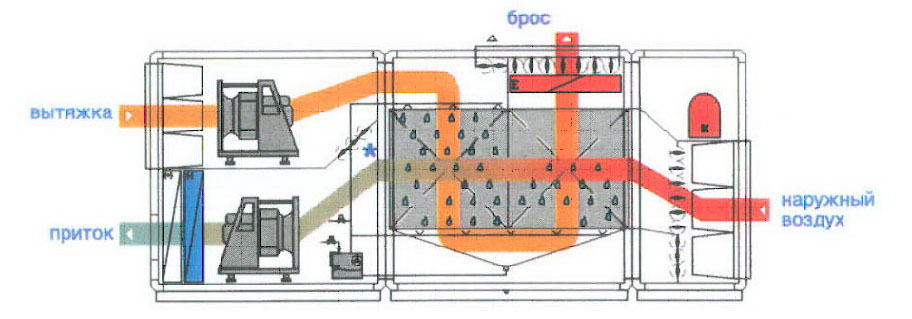

Исходя из гигиенических требований, в помещение необходимо подавать определённый объём наружного воздуха в зависимости от числа купающихся посетителей. Для подогрева этого холодного воздуха используются асимметричный теплообменник и тепловой насос. В асимметричном рекуператоре и в испарителе теплового насоса утилизируется большая часть явного и скрытого (латентного) тепла удаляемого воздуха. Полученная энергия передаётся приточному воздуху в том же рекуператоре и в конденсаторе теплового насоса.

Режим без обработки приточного воздуха

alt

Если наружная температура приближается к внутренней, то в работе теплового насоса нет необходимости, а в асимметричном рекуператоре не происходит теплообмена, поскольку перепад температур незначителен. В этот период происходи приточно-вытяжная вентиляция без обработки приточного воздуха

Летний режим

alt

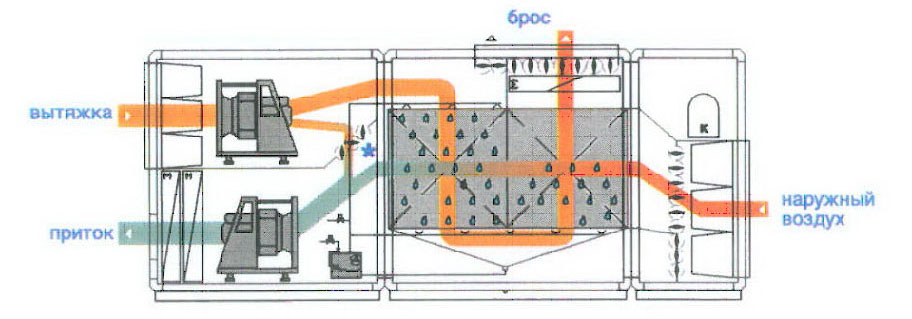

Если в летний период влагосодержание наружного воздуха превышает 9г/кг, то целесообразно оснастить кондиционер дополнительными клапанами, как это показано на рисунке. В этом случае наружный воздух предварительно осушается, охлаждаясь в испарителе теплового насоса, а затем дополнительно нагревается в асимметричном теплообменнике и подаётся в помещение бассейна. Вытяжной воздух в этом режиме нагревается в дополнительном конденсаторе теплового насоса, воспринимая тепло, полученное испарителем, и выбрасывается наружу.

Приточно-вытяжные системы

Приточно-вытяжные системы фирмы Menerga широко используются не только в системах вентиляции аквапарков и общественных бассейнов, но и в индивидуальном строительстве, когда нужно обеспечить микроклимат помещений на высоком уровне. Применяемые технические решения, такие как высокоэффективные рекуператоры, многозонный контроль и т.п. не имеют аналогов на Российском рынке. Вот почему сегодня при проектировании помещений различного назначения, в том числе и для бассейнов и аквапарков, повсеместно используются системы Menerga. Это энергосберегающее вентиляционное оборудование, производимое в Германии уже более 40 лет, по уровню эффективности, надёжности и экономичности, пожалуй, не имеет аналогов в мире. Примеры применяемых установок: Комфортный кондиционер с трехходовым рекуператором (коэффициент температурной эффективности свыше 80%) и компрессорной холодильной машиной Menerga Trisolair. Установка приточно-вытяжной вентиляции возможно и дома.

alt

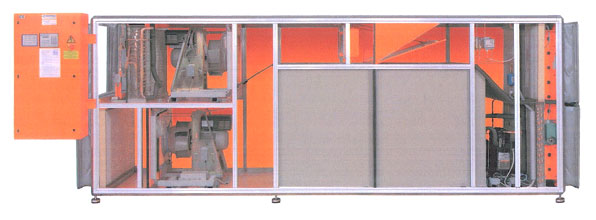

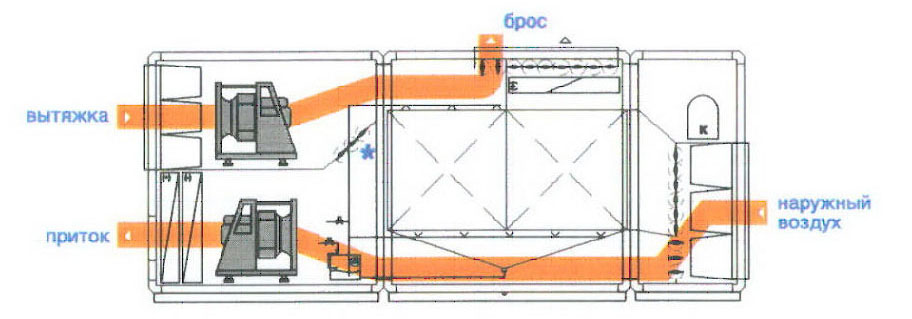

Особенность данной установки – трехходовой пластинчатый рекуператор, в котором происходит перекрестно-противоточное движение потоков воздуха и к тому же значительно увеличена поверхность теплообмена, что и обеспечивает столь высокий коэффициент температурной эффективности. Кондиционер оснащается новейшими вентиляторами, позволяющими в широком диапазоне регулировать производительность по воздуху.

Основные режимы работы:

Режим утилизации тепла

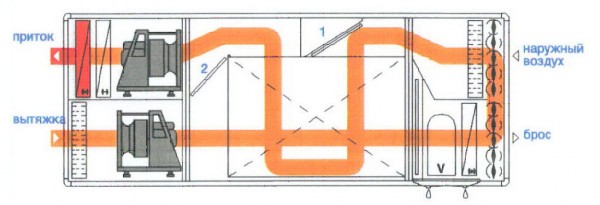

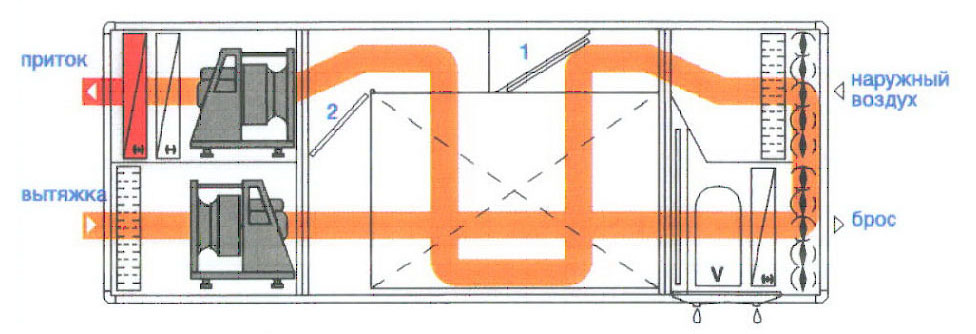

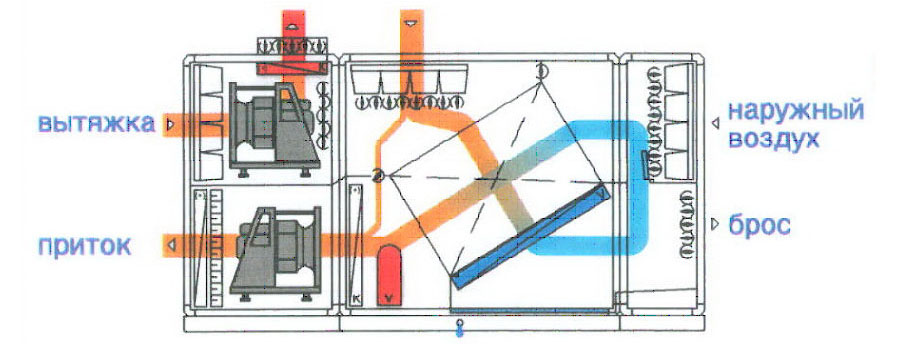

Режим утилизации тепла. При низкой наружной температуре на 80% снижается расход тепла на подогрев за счёт перекрёстно-противоточного движения всего объёма наружного и вытяжного воздуха. Оставшаяся часть необходимого тепла для вентиляции и отопления поступает от регистра, питаемого горячей водой.

alt

Режим оттаивания

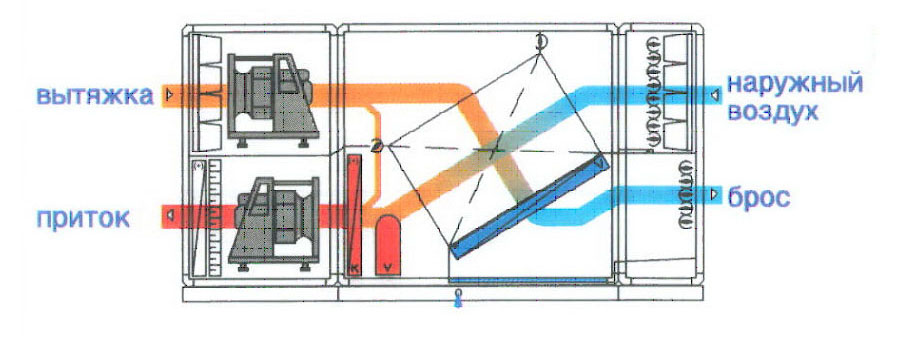

Режим оттаивания. В высокоэффективном рекуперативном теплообменнике при низкой наружной температуре не исключено замерзания конденсата. Для того, чтобы обеспечить оттаивание ледяной корки в каналах удаляемого воздуха, кондиционер периодически переключается на возвратный режим. В результате вытяжной воздух, пройдя через теплообменник, возвращается обратно в его приточные каналы и направляется после нагрева в водяном регистре в помещение.

alt

Режим сниженной утилизации тепла.

Режим сниженной утилизации тепла. (только при наличии байпасс-клапана). При повышении наружной температуры в зимний период сначала отключается питание горячей водой нагревательного регистра. Если требуется дальнейшее снижение температурь/приточного воздуха, то открывается регулируемый байпасс-клапан над рекуператором, и происходит подмешивание холодного воздуха к нагретому в рекуператоре наружному воздуху,вплоть до режима полного отключения рекуператора из потока наружного воздуха.

alt

Режим отопления со 100%-ной рециркуляцией

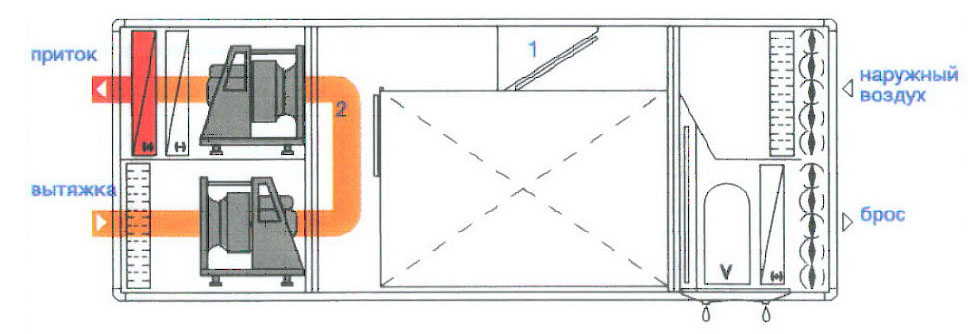

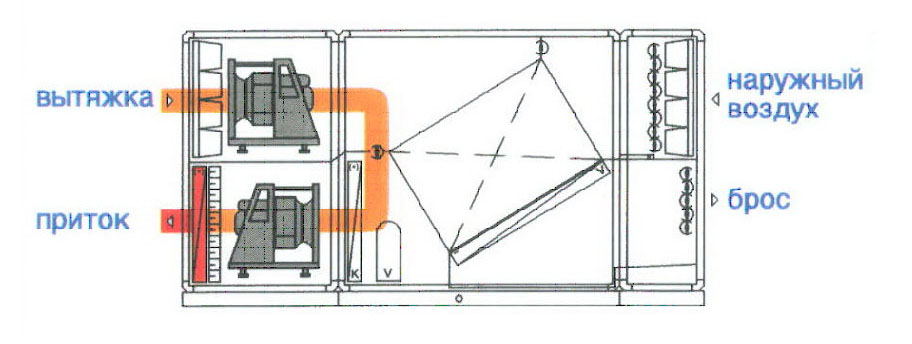

Режим отопления со 100%-ной рециркуляцией (без приточной вентиляции; только при наличии рециркуляционного клапана). В этом режиме клапаны на наружном и на удаляемом (выбросном) воздухе полностью закрыты. Внутренний воздух проходит через открытый рециркуляционный клапан, нагревается в водяном регистре и возвращается в помещение. В этом режиме кондиционер работает до достижениятребуемой внутренней температуры, после чего он переключается на режим 3.

alt

Режим охлаждения.

Режим охлаждения. В этом режиме происходит утилизация «потенциала олода» воздуха, удаляемого из помещения в рекуперативном теплообменнике. Затем наружный воздух дополнительно охлаждается в испарителе встроенной холодильной машины. Благодаря использованиюпредварительного охлаждения наружного вухозда в рекуперативном теплообменнике, снижается нагрузка на холодильную машину. Если перепад температур между наружным и внутренним воздухом незначителен, и тепло- обмен в рекуператоре неэффективен, то с помощью байпасс-клапана1' наружный воздух пропускается мимо этого теплообменника.

alt


Кондиционер Menerga Adsolair с высоким уровнем утилизации тепла (коэффициент температурной эффективности до 75%) и испарительным охлаждением без дополнительного использования электроэнергии.

alt

Особенности данной установки – двухступенчатый перекрестно-противоточный пластинчатый рекуператор, охлаждение приточного воздуха за счет экологичного «адиабатического» увлажнения удаляемого воздуха и более глубокое охлаждение встроенной холодильной машиной. Кондиционер оснащается новейшими вентиляторами, позволяющими в широком диапазоне регулировать производительность по воздуху.



Основные режимы работы:

Зимний режим

alt

Зимой при отсутствии посетителей установка работает в режиме полной рециркуляции. Воздух подогревается в водяном регистре.

Режим с утилизацией энергии удаляемого воздуха.

alt

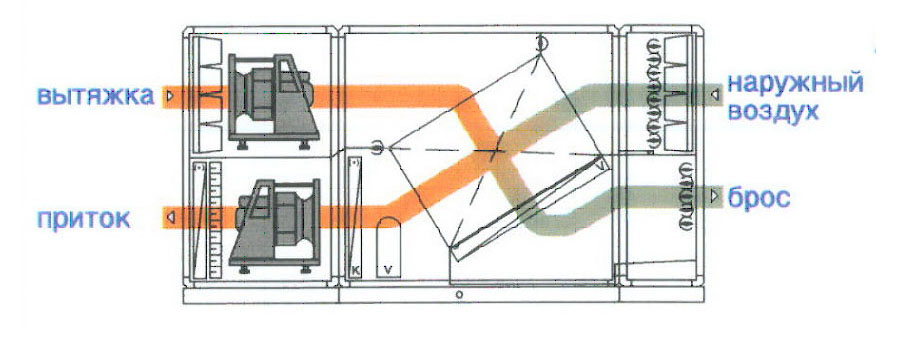

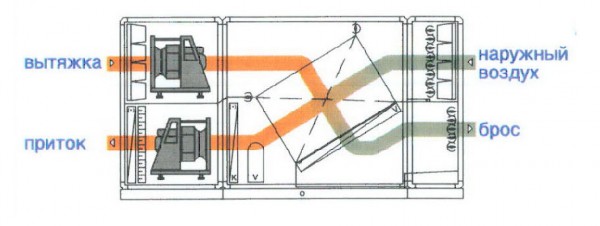

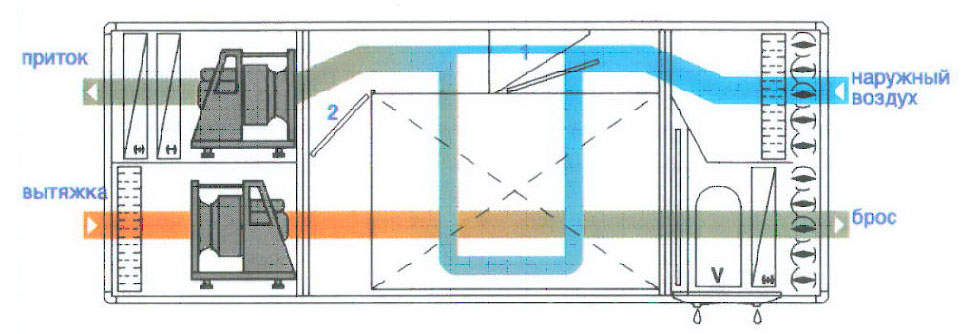

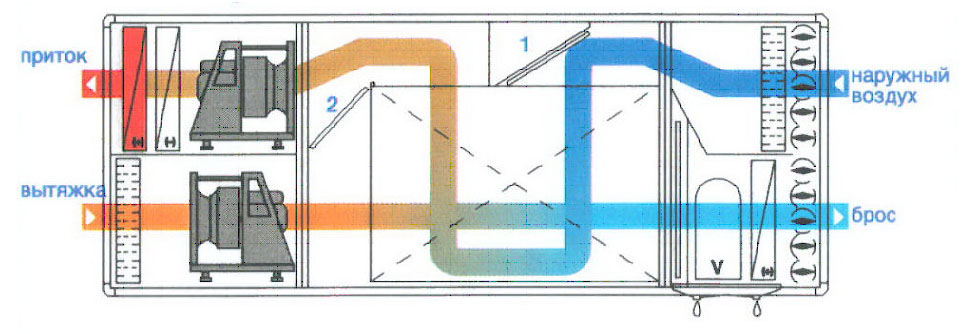

Приточно-вытяжная вентиляция с утилизацией энергии удаляемого воздуха. Зимой используется тепловой, а летом "холодный" потенциал внутреннего воздуха.

Режим переходного периода

alt

В переходный период применяется приточно-вытяжная вентиляция с регулируемой утилизацией энергии удаляемого воздуха.

Режим байпаса

alt

Летом при очень высокой температуре наружного воздуха увеличивается воздухопроизводительность за счёт применения байпаса. Утилизация энергии не используется.

Режим увлажнения

alt

Вентиляция в летний период с применением косвенного испарительного охлаждения путём увлажнения удаляемого воздуха.

Режим теплового насоса

alt

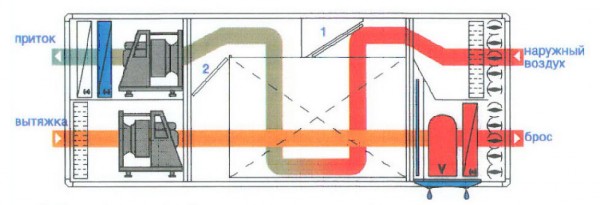

Приточно-вытяжная вентиляция в летний период с использованием косвенного испарительного охлаждения и теплового насоса.

Установка для промышленных предприятий

Системы управления и гибкость установок позволяют на основе одной установки реализовывать многозонную систему вентиляции и кондиционирования с индивидуальным регулированием зон (помещений).

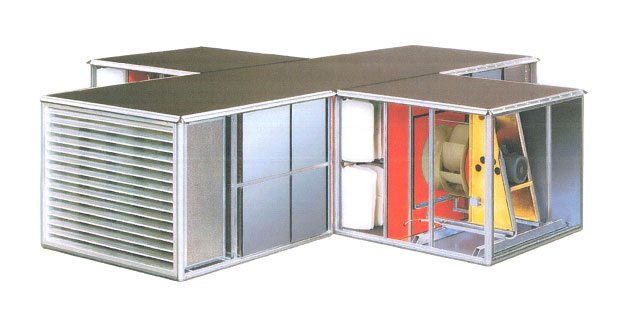

Установка для промышленных предприятий, размещаемая на кровле, с регенеративным теплообменником (коэффициент температурной эффективности более 90%).

alt

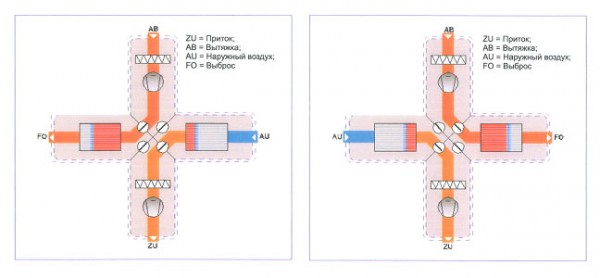

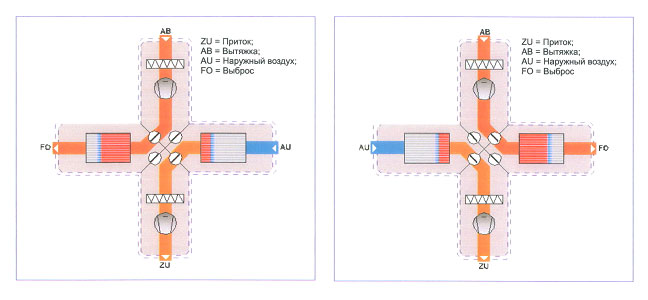

Особенность данной установки – использование двух пакетов аккумуляторов тепла, через которые с интервалом около одной минуты пропускается то поток удаляемого, то подаваемого воздуха. Эти аккумуляторные пластины обладают свойством быстро воспринимать тепло потока воздуха и столь же быстро отдавать его холодному потоку. В результате степень утилизации настолько высока, что в большинстве случаев удаётся отказаться от применения водяного подогрева воздуха. Например, при температуре наружного воздуха -10°С и температуре внутри помещения +22°С в регенеративном теплообменнике Menerga удается нагреть приточный воздух до +20°С.

alt

Такая установка Resolair особо эффективна для использования в тех помещениях, где требуется большой воздухообмен Благодаря высокой эффективности утилизации энергии чаще всего не требуется применять отопление Установка может быть смонтирована на крыше промышленного цеха, в результате сокращаются расходы на подводку электрокабеля и воздуховодов. Стандартная производительность таких установок Resolair – 10 000, 20 000 и 30 000 м3/ч, но возможна и большая производительность.

Кроме установок для наружного расположения с применение регенеративных теплообменников производятся и приточно-вытяжные установки классической компоновки для размещения в венткамерах, в том числе и с встроенными холодильными машинами.

Интерфейс пользователя

Устройства дистанционного управления и контроля для комфортных кондиционеров фирмы Менерга позволяют просто и комфортабельно управлять центральными климатизационными установками и системами.

CRB дистанционный пульт управления.

Возможность простого дистанционного управления для изменения температуры воздуха и влажности в бассейне. Служит для оптического информирования о состоянии эксплуатации и имеющихся поломках, а также для информационного запроса в режиме работы «Функционирование бассейна». Подключение табло осуществляется посредством двухпроводной линии (C-BUS), дополнительное оснащение возможно в любое время.

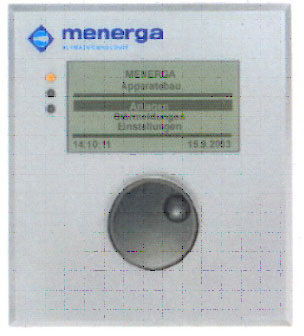

HMI (Human-Machine-Interface)- человеко-машинный интерфейс с графическим дисплеем и однокнопочной системой управления для отображения всех данных процесса функционирования климатизационных установок. На дисплей выводятся эксплуатационные данные, с его помощью можно изменять заданные параметры, редактировать программы включения, а также анализировать отдельные показатели. Имеется возможность выбора языка при использовании установки за рубежом.

alt

Freezmo Web-Datenlogger эффективный информационный инструмент, который позволяет осуществлять простую конфигурацию и управление, а также устанавливать параметры. С помощью Freezmo Web-Datenlogger производится довольно простое дистанционное управление системами Menerga Эксплуатационные данные могут быть представлены за длительный промежуток времени Для обслуживания этого устройства необходим всего лишь самый обычный вэб-навигатор. Зарегистрированные данные выводятся на дисплей как в графической, так и в текстовой форме Доступ к данным прост и удобен. Зарегистрированные данные представлены в виде интерактивных графиков Подключение Freezmo к A-BUS-системе фирмы Menerga позволяет считывать актуальные и зарегистрированные данные через интернет, интранет или через обычную телефонную линию.

Дистанционный контроль. Дистанционный контроль осуществляется посредством подключения одной или многих установок на центральную систему контроля для передачи сообщений о фунционировании установки таких, как напоминания о соблюдении сроков технического обслуживания, сообщения о состоянии установки, а также о помехах и возможных неполадках посредством всех доступных средств, например, SMS, электронная почта, факс и т.д..

Система управления и защиты зданий. Подключение вентиляционной техники ко всем распространенным системам управления зданиями осуществляется через интерфейс различными отладочными программами. Передача и графическое изображение эксплуатационных данных таких, как температура, влажность, объем потоков воздуха и т.д. Приведенными установками ассортимент фирмы Menerga не ограничивается – кроме вентиляционных установок он включает: экономичные генераторы холодной воды («чиллеры»), установки утилизации тепла отработанной воды и т.д.
